【方案背景】

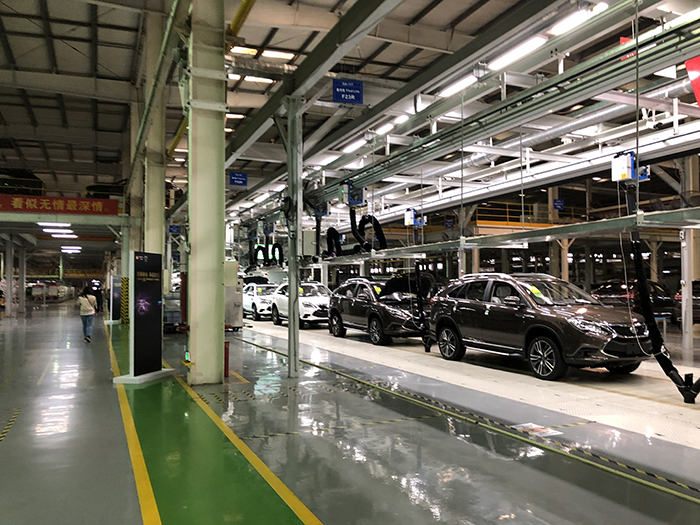

比亞迪作為我國本土的知名汽車整車及其零配件制造商，隨著企業的不斷發展與壯大，無論是消費者還是企業都對產品質量提出了更高的要求，這樣就需要企業在自身的生產工藝上加強對產品質量的檢測。

國家在2015年提出中國制造2025的發展計劃，旨在將我國的工業制造提升到國際先進水平，主要方向就是自動化、智能化和信息化，本公司作為西安本土優秀的制造業解決方案提供商，積極響應國家的發展計劃，在技術人員的努力下研發出完整的自動化視覺檢測方案，能夠完成各種條件下的視覺檢測工作，使產品質量檢驗?zāi)軌蛉诤系剿械纳a(chǎn)制造環節，將產品的質量融入企業的血液中，在根本上提升公司的競爭力，促進企業的進一步騰飛。

【需求分析】
1、獨立的視覺檢測系統，使用I/O觸發開始檢測，檢測完成后輸出合格或不合格的信號；
2、檢測誤差率小于1‰，尺寸檢測精度要求<=0.08mm；
3、檢測結果和圖片將保存到工控機的數據庫中，可生成數據分析報表，實時查詢，并可將數據導出進行問題分析。

【方案概述】
方案以康耐視視覺系統為主，打造一套完整的檢測設備，使用In-sight 5000系列相機，采用紅色/白色漫反射光源，固定支架，通過光電傳感器配合，物件過程觸發，OK-綠燈響應，NG反之報警，加上康耐視visionview900顯示器，可在線同時觀察所有相機的檢測情況，數據可直接傳輸至后臺服務器或和PLC，以太網通訊。

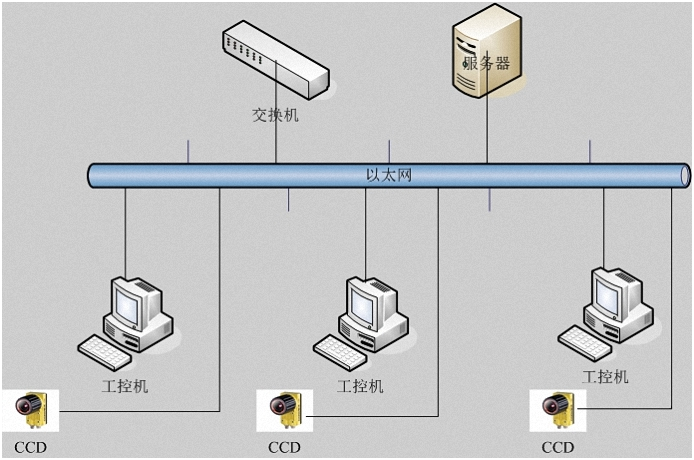

【網絡拓?fù)鋱D】

【系統功能】
系統管理
對軟件的權限角色進行設置；
對用戶信息進行設置；
用戶登陸；
當前用戶注銷；

基礎信息設置
對相機的連接參數進行設置；
對檢測項目及其作業進行設置；
對產線信息進行設置；

產品檢測
設置當前要檢測的項目；
實時顯示相機圖片；
實時顯示檢測結果；
實時顯示當前記錄數據

數據報表
查詢出存儲在數據庫中的檢測明細信息及其照片
匯總檢測結果，生成報表
